ATS kytkin aggregaattiin SMITH 7, 8 ja 10 kW

Käynnistys 2-6 s
Palautus verkolle
2 A laturi

Tuotetiedot

Paketin mitat

0,4 x 0,295 x 0,205 m

Paketin paino

5,7 kg

Määräalennukset

Osta 3 – 5	3% ALENNUS	Automaattisesti kassalla
Osta 6 – 10	5% ALENNUS	Automaattisesti kassalla
Osta 11+	7% ALENNUS	Automaattisesti kassalla

Tuotetta ei ole varastossa. Voit varata sen maksamalla nyt 30 % ennakkomaksuna — toimitus 90 arkipäivässä. Loppusumma maksetaan ennen tavaran lähettämistä.

Saatavilla 30 %:n ennakkomaksulla · toimitus 90 arkipäivässä

SKU: 740300

130 €

Hinta ilman ALV:tä • ALV lisätään kassalla, jos voimassa olevaa ALV-tunnistetta ei anneta

Saatavilla 30 %:n ennakkomaksulla · toimitus 90 arkipäivässä

🔒 Turvallinen maksaminen • PCI‑DSS-yhteensopiva

Toimitus Saatavilla 30 %:n ennakkomaksulla · toimitus 90 arkipäivässä
12 kuukauden takuu Rekisteröinti asiakasportaalissa · huolto ja varaosat meiltä
Palautukset ja reklamaatiot Ei maksua, jos tuote on viallinen, vaurioitunut kuljetuksessa tai ei vastaa tilausta
Ilman ALV:tä EU-yrityksille Voimassa olevalla toisen EU-maan ALV-tunnisteella
CE-vaatimustenmukainen Koneet ISO-sertifioiduilta valmistajilta
Turvallinen maksaminen Kortti, PayPal tai pankkisiirto

Yli 10 000 myytyä tuotetta eri puolilla Eurooppaa Tiimillä yli 30 vuoden kokemus

ATS kytkin aggregaattiin

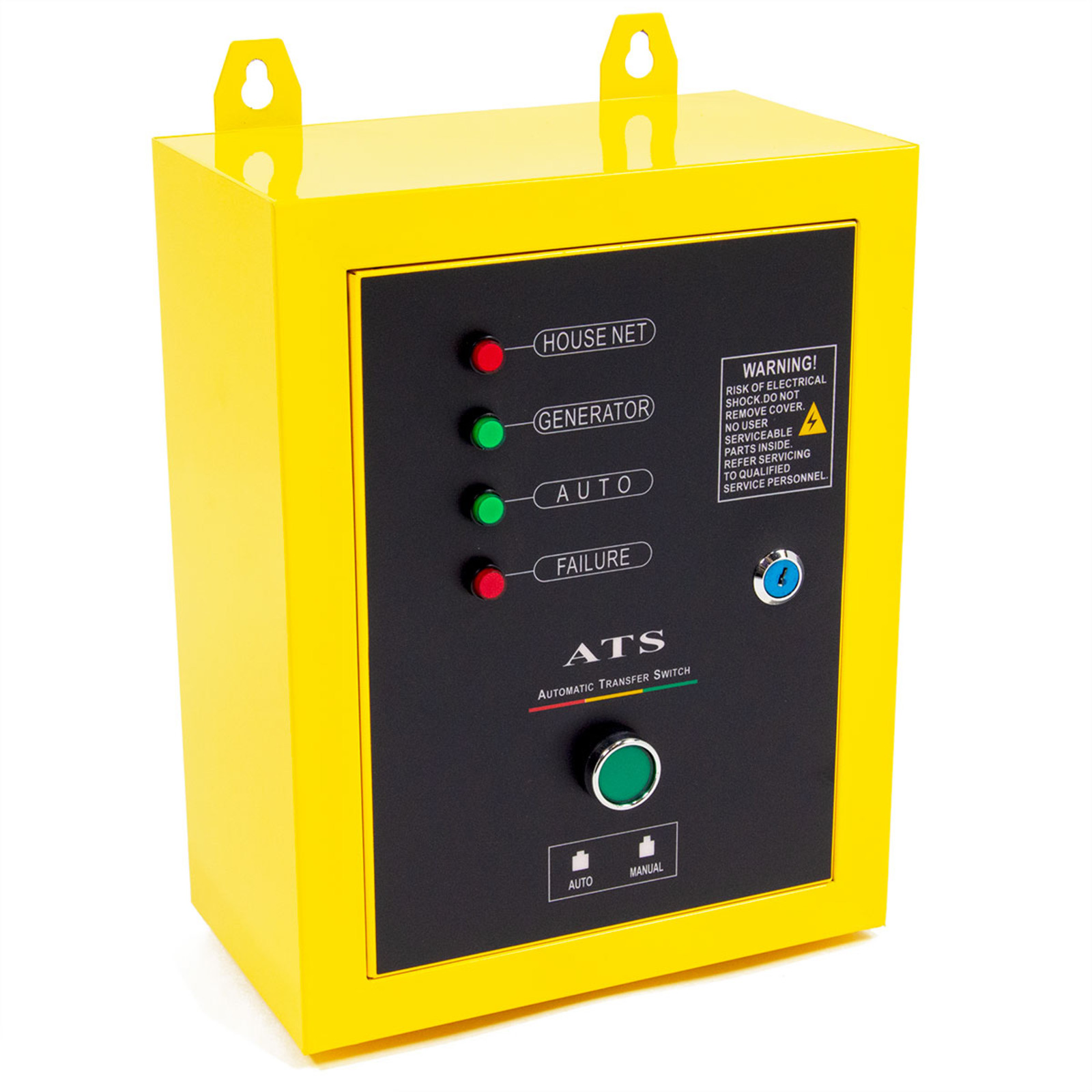

ATS kytkin aggregaattiin -laatikko, jossa HOUSE NET, GENERATOR, AUTO ja FAILURE valot

SMITH ATS on ATS kytkin aggregaattiin -laatikko, joka valvoo sähköverkon syöttöä. Kun sähköverkko katkeaa, se käynnistää aggregaatin ja siirtää kuorman sen syötölle. Kun sähköverkko palautuu, kuorma siirtyy takaisin verkolle ja aggregaatti pysähtyy. Paikallaoloa ei tarvita.

ATS on suunniteltu ilmajäähdytteisille SMITH dieselaggregaateille 9500SE+ (7 kW), 11000SE+ (8 kW) ja SDG10 (10 kW). Näissä aggregaateissa on ATS-liitäntä ohjauspaneelissa. ATS-laatikko liitetään siihen kaapelilla ja myydään erikseen.

Sisäänrakennettu laturi pitää aggregaatin käynnistysakun ladattuna 2 A virralla valmiustilassa, joten akku on täynnä kun aggregaatti käynnistyy.

Miten ATS kytkin aggregaattiin toimii?

Kun sähköverkko katkeaa, ATS käynnistää aggregaatin 2-6 sekunnissa. Kun aggregaatti on käynyt 5 sekuntia, kuorma siirtyy aggregaatin syötölle. Kun sähköverkko palautuu, ATS siirtää kuorman takaisin verkolle ja aggregaatti pysähtyy 5 sekunnin kuluttua ilman kuormaa. Verkko ja aggregaatti eivät koskaan ole yhtä aikaa kuormassa.

Mitä tapahtuu, jos aggregaatti ei käynnisty?

ATS tekee 3 käynnistysyritystä: moottoria käynnistetään ensin 3 sekuntia, sitten 4 sekuntia ja lopuksi 5 sekuntia, yritysten välissä 5 sekunnin tauko. Jos aggregaatti ei käynnisty kolmannellakaan yrityksellä, FAILURE-valo syttyy ja vika pysyy tallessa, kunnes sähköasentaja tarkistaa järjestelmän ja nollaa sen.

Ohjauspaneeli ja käyttötilat

Neljän valon avulla näytetään järjestelmän tila: HOUSE NET (verkko), GENERATOR, AUTO ja FAILURE. AUTO-tilassa ATS toimii automaattisesti. MANUAL-tilassa automatiikka on pois päältä ja aggregaatti käynnistetään ja pysäytetään käsin. Kotelon kansi lukitaan avaimella.

ATS kytkin aggregaattiin -laatikon asennus

ATS-laatikko kiinnitetään seinälle kahdella kiinnikkeellä. Se liitetään sähköverkon, aggregaatin ja jakokeskuksen väliin sekä aggregaatin ohjauspaneeliin kaapelilla ja pyöreällä liittimellä. Sähköverkon syöttökaapeliin ATS:lle on asennettava suojakatkaisija. Asennuksen saa tehdä vain sähköalan ammattilainen. Ennen AUTO-tilan valintaa aggregaatti tulee käynnistää kerran käsin ja varmistaa sen toiminta.

ATS tekniset tiedot

ATS kytkin aggregaattiin
Tyyppi	ATS kytkin aggregaattiin (ATS)
Yhteensopivat aggregaatit	SMITH 9500SE+ (7 kW), 11000SE+ (8 kW), SDG10 (10 kW)
Aggregaatin käynnistys verkon vikatilanteessa	2-6 s
Kuorman siirto aggregaatille	5 s aggregaatin käynnin jälkeen
Käynnistysyritykset	3
Paluu verkolle	automaattinen, aggregaatti pysähtyy 5 s ilman kuormaa
Akkulaturi	sisäänrakennettu, 2 A
Käyttötilat	AUTO, MANUAL
Merkkivalot	HOUSE NET, GENERATOR, AUTO, FAILURE
Liitäntä aggregaattiin	kaapeli pyöreällä liittimellä aggregaatin ohjauspaneeliin
Kotelo	metallilaatikko seinäkiinnitykseen, kansi avainlukolla
Pakkausmitat	400 × 295 × 205 mm
Paino	5,7 kg
Takuu	12 kuukautta

Miksi valita SMITH ATS?

Käynnistää aggregaatin automaattisesti. 2-6 sekuntia verkon vikatilanteesta.
Siirtää kuorman takaisin automaattisesti. Kun verkko palautuu, kuorma siirtyy takaisin ja aggregaatti pysähtyy.
3 käynnistysyritystä. Jos aggregaatti ei käynnisty, FAILURE-valo syttyy.
Sisäänrakennettu akkulaturi. 2 A, käynnistysakku pysyy ladattuna.
AUTO- ja MANUAL-tila. Kansi lukittavissa avaimella.
Sopii SMITH-aggregaateille. 9500SE+, 11000SE+ ja SDG10.

Jos SMITH 7, 8 tai 10 kW aggregaatti on talon, hallin tai maatilan varavoima, ATS kytkin aggregaattiin hoitaa käynnistyksen ja kuorman siirron automaattisesti vuorokauden ympäri.

Lisätiedot

Paino	5,7 kg (kilogramma)
Mitat	0,40 × 0,295 × 0,205 m (metri)

Parametri	Määrittely
Tyyppi	ATS kytkin aggregaattiin (ATS)
Yhteensopivat aggregaatit	SMITH 9500SE+ (7 kW), 11000SE+ (8 kW), SDG10 (10 kW)
Aggregaatin käynnistys verkon vikatilanteessa	2-6 s
Kuorman siirto aggregaatille	5 s aggregaatin käynnin jälkeen
Käynnistysyritykset	3
Paluu verkolle	automaattinen, aggregaatti pysähtyy 5 s ilman kuormaa
Akkulaturi	sisäänrakennettu, 2 A
Käyttötilat	AUTO, MANUAL
Merkkivalot	HOUSE NET, GENERATOR, AUTO, FAILURE
Liitäntä aggregaattiin	kaapeli pyöreällä liittimellä aggregaatin ohjauspaneeliin
Kotelo	metallilaatikko seinäkiinnitykseen, kansi avainlukolla
Pakkausmitat	400 × 295 × 205 mm
Paino	5,7 kg
Takuu	12 kuukautta

Mihin aggregaatteihin ATS kytkin aggregaattiin -laatikko sopii?

SMITH ilmajäähdytteiset dieselaggregaattimallit 9500SE+ (7 kW), 11000SE+ (8 kW) ja SDG10 (10 kW). Niissä on ATS-liitäntä ohjauspaneelissa.

Kuinka nopeasti aggregaatti käynnistyy sähkökatkon jälkeen?

ATS käynnistää aggregaatin 2-6 sekunnissa ja siirtää kuorman aggregaatille 5 sekunnin käynnin jälkeen.

Mitä tapahtuu, kun sähköverkko palautuu?

ATS siirtää kuorman takaisin verkolle. Aggregaatti käy 5 sekuntia ilman kuormaa ja pysähtyy sitten.

Entä jos aggregaatti ei käynnisty?

ATS tekee 3 käynnistysyritystä. Jos aggregaatti ei käynnisty, FAILURE-valo syttyy.

Lataako ATS aggregaatin akun?

Kyllä. Sisäänrakennettu laturi lataa käynnistysakkua 2 A virralla.

Voinko asentaa ATS:n itse?

ATS on asennettava sähköalan ammattilaisen toimesta, ja verkon syöttökaapeliin ATS:lle tulee asentaa suojakatkaisija.

Yhteenveto

ATS kytkin aggregaattiin (ATS) SMITH 9500SE+, 11000SE+ ja SDG10 malleihin
Käynnistää aggregaatin 2-6 s sähkökatkon jälkeen, siirtää kuorman 5 s kuluttua
Palauttaa kuorman verkolle automaattisesti, aggregaatti pysähtyy 5 s ilman kuormaa
3 käynnistysyritystä, sitten FAILURE-valo
Sisäänrakennettu akkulaturi 2 A, AUTO ja MANUAL tila
Seinälle asennettava metallikotelo avainlukolla, 5,7 kg
12 kuukauden takuu
